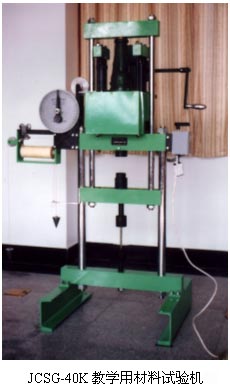

★JCSG--40K型教学用材料试验机

　　该机采用螺旋千斤顶外接蜗轮减速器手动加载，度盘示力，自动绘图，并配有空载电动升降装置。最大拉压力为40KN（足以拉断直径为8毫米的低碳钢拉伸试样和压裂直径为7毫米的灰口铸铁试样），度盘最小刻度 0.2KN。整机重量约为130公斤，外形尺寸约为1500×980×400立方毫米。 直接放到大致水平的地面上即可进行实验。价格不到液压式万能材料试验机的五分之一。

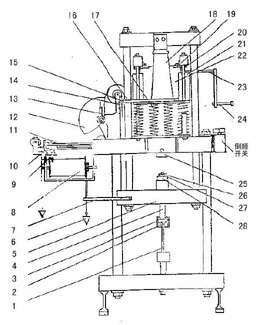

1.拉伸试样
2.半环台卡
3.锥环锁套
4.夹头杆
5.工作台
6.线坠
7.坠线固定杆
8.卷桶
9.画线笔
10.笔架
11.笔架固定螺钉
12.度盘
13.指针
14.标尺
15.带线固定螺钉
16.线轮带动杆
17.弹簧组
18.千斤顶
19.压阀块
20.压阀环
21.缓冲器
22.蜗轮箱
23.蜗杆
24.蜗杆手柄
25.压头
26.限压环
27.压缩试样
28.压座
