★WYLS-1500型微机显示液压缆绳拉伸试验机

该试验机为卧式，最大拉力1500KN，用于船缆绳的拉伸试验。根据缆绳被试段的长度用确定夹具间距。
试验机主要由机架（由纵向横支柱、左右端架立柱、左右端架横梁及辅助联结组成）、液压加力装置（由油缸、活塞、活塞杆、电动液压油泵组成）、缆绳夹具、夹具弹性支承小车、防护罩、传感器、数显采集仪、计算机、专用软件及配电箱组成。
⒈机架的纵向横支柱是四根厚壁无缝钢管，四根端架立柱是钢板焊接的工字钢（分布在机架的四角，每端的两根用型钢联结成一体），端架横梁是钢板焊接的框形截面梁。纵向横支柱的两端与端架立柱用螺栓通过法兰联结，右端架横梁的两端固联于两根右端架立柱上；左端架横梁的一端与后端架立柱形成铰链联结，另一端与前端架立柱间装有压力传感器，同时两端与端架立柱形成定位联结。
⒉液压加力装置的油缸形式为单杆双作用。高压使活塞杆受拉，从而带动缆绳夹具拉伸缆绳；低压可向外压出活塞杆，使其达到需要的位置。
⒊电动液压油泵是由高低压油泵、控制阀、电机、仪表、换向阀、油箱等组成的液压动力装置。本泵可实现高低压泵同时供油输出较大流量，高压时低压泵自动空载回油，减少电机功率消耗，具有停机保压、带压换向等特性。
⒋缆绳夹具采用缆桩双侧都有板体的结构，后端为双层联结板，材料采用高强度钢，缆桩、板体、联结板焊接成一体。缆绳绕缆桩3～4周后再将端头用压板夹紧。
⒌夹具弹性支承小车的上板固联于右夹具右端下部。销轴固联在下板上，套上弹簧，动配合穿过上板。弹簧的支承力要能与右夹具、活塞杆、油缸的总重量大致平衡。小车随活塞杆的平移而沿水泥地面移动，水泥地面要与活塞杆的轴线平行。
⒍防护罩罩在装夹好的试样及夹具上，起到安全保护作用。
⒎传感器为轮幅式，采用轮幅式弹性体，具有低外形、抗偏载、精度高、强度好等特点。传感器所受压力与试样（缆绳）所受拉力的杠杆比为2：1，传感器所受压力即为试样所受拉力的1/2，采用稍大于75吨的传感器即可。
⒏数显采集仪可采集实验力值和变形值（需再配变形传感器），并显示力值。可按用户要求制成三档(500KN、1000KN、1500KN)显示的，同时显示即时力和峰值。与计算机连接后，即将采集的数据输送给计算机。
⒐计算机安装上专用软件后，可将数显采集仪输入的数据进行处理、计算和显示，还可绘出拉伸曲线图，可接打印机打印。

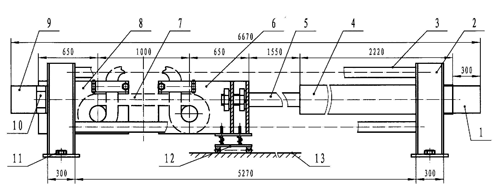

WYLS-1500型微机显示液压缆绳拉伸试验

注：此图中的缆绳被试段的长度为1000mm，试验机长度将随缆绳被试段的长度的变化而变化。
1.右端架横梁 2.端架立柱 3.纵向横支柱 4.油缸 5.活塞杆 6.右夹具
7.缆绳 8.左夹具 9.左端架横梁 10.传感器 11.地脚螺栓 12.弹性支承
小车 13.行车水泥地面
