★JSNS-150型教学用数显扭转试验机

　已于2017年5月10日同时申报国家发明专利和实用新型专利，国家知识产权局专利局已受理。6月21日收到国家知识产权局发来的《发明专利申请初步审查合格通知书》。

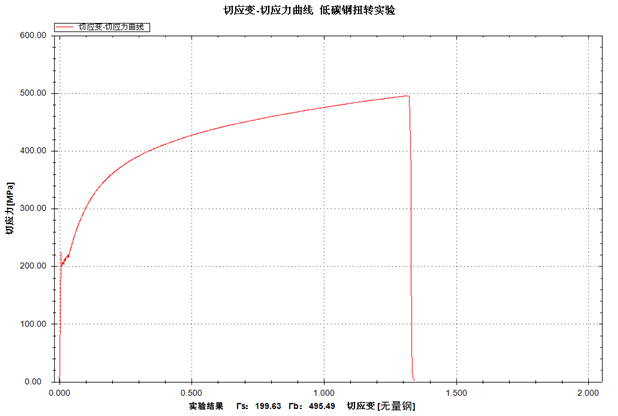

τs、τb计算说明：有些教材中，对于塑性材料圆截面试样横截面圆周上点的τs、τb计算公式，根据完全塑性假设，要乘以3/4的系数，而国家扭转试验标准中不乘以这个系数。本绘图软件中τs、τb的计算按国家扭转试验标准制作。对于τs、τb计算公式要乘以3/4的系数的用户，可以按用户要求修改软件。

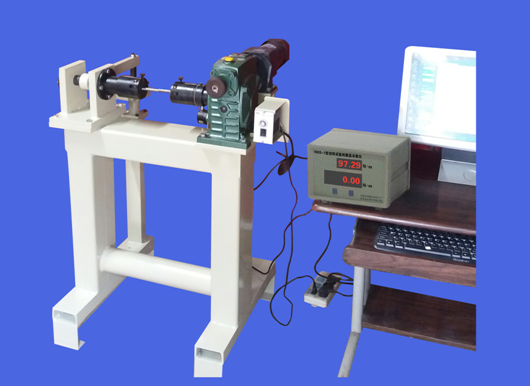

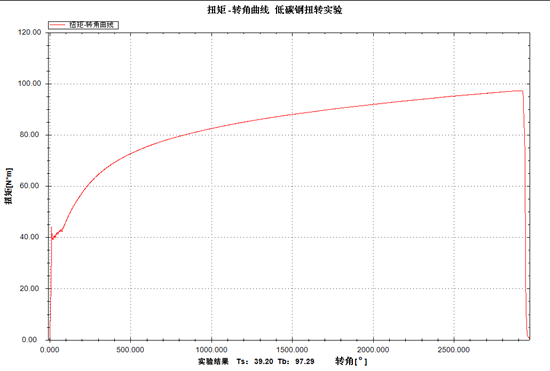

一种结构即简单又先进、原理直观、操作方便，造价低廉，能完全满足教学扭转实验的测量、显示、计算、记录、绘图、保存要求的教学用数显扭转试验机。最大扭矩150N•m，采用220V单项变速电机与蜗轮减速机组合电动加载，力臂与压力传感器组合测扭矩，旋转编码器测扭转角；配有扭转试验机数显采集仪、电子计算机和扭转实验专用软件，在扭转试验机数显采集仪的前面板上大数字显示扭矩的即时值和最大值，便于多名学生观看；扭转试验机数显采集仪将采集的信号传递给电子计算机，在电子计算机上操作扭转实验专用软件，可以绘制并动态显示扭矩—扭转角曲线图、扭转试样横截面圆周上点的切应力—切应变曲线图，记录屈服扭矩、最大扭矩，计算、记录屈服点切应力、最大切应力，保存所有实验结果，并可随时打印。整机重量约100Kg,外形尺寸长×宽×高=800×550×1100mm³。直接放到大致水平的地面上即可进行实验。

附图及操作说明

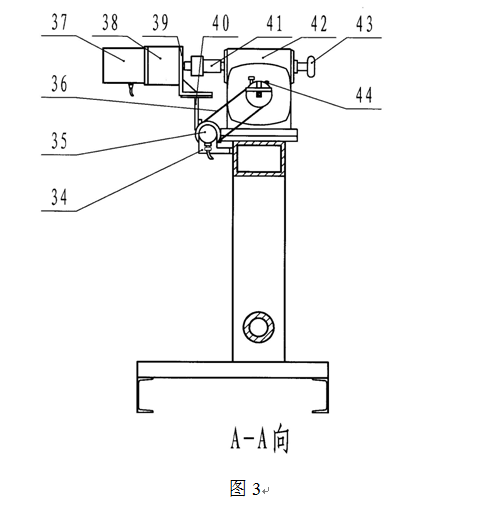

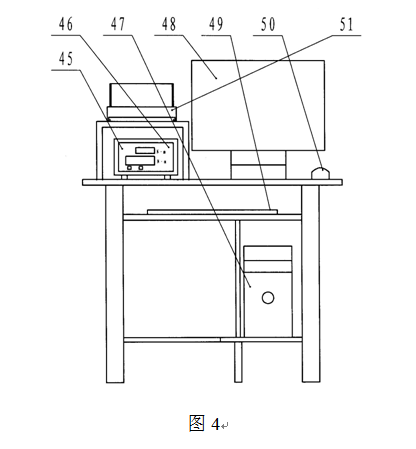

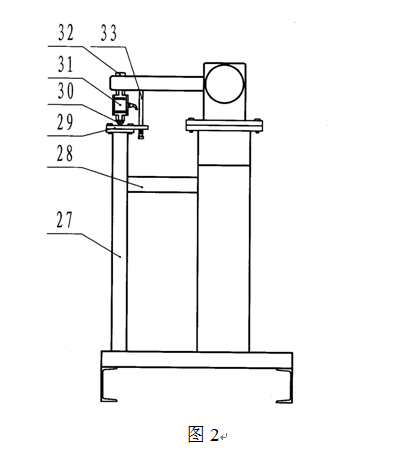

图1为主体的主视结构示意图，图2为图1左部分的左视图，图3为图1的A向视图，图4为显示记录组件的示意图。

图中：1、机架，2、左底座，3、左立柱，4、横向连接管，5、座梁，6、左座板，7、扭矩测量组件，8、力臂，9、力臂轴，10、力臂轴轴承座，11、夹头组件，12、左夹头，13、夹头封板，14、夹头封板固定螺钉，15、扭转试样，16、右夹头，17、转角线轮，18、扭转角测量组件，19、编码器线轮，20、变速加载组件，21、倒顺开关，22、调速器，23、调速器座，24、右座板，25、 右立柱，26、右底座，27、小立柱，28、小横梁，29、传感器顶板，30、传感器顶头，31、压力传感器，32、传感器固定螺栓，33、力臂限位杆，34、编码器座，35、旋转编码器，36、线轮绕线，37、变速电机，38、变速电机专用减速机，39、直角拐板，40、变速电机座? 41、万向联轴节，42、蜗轮减速机，43、手轮，44、夹头封板轴，45、显示记录组件，46、扭转试验机数显采集仪，47、电子计算机主机，48、液晶显示器，49、键盘，50、鼠标，51、打印机。

操作方法

将扭转试验机数显采集仪和调速器的开关按到“关”的位置，再接好所有的数据线和电源线；将倒顺开关旋到“顺”的一挡，打开调速器开关，变速电机开始工作，带动右夹头转动，用调速器调到合适的转速，当右夹头的方槽开口与左夹头的方槽开口差不多对齐时，关闭调速器，用手轮微调，使右夹头的方槽开口与左夹头的方槽开口完全对齐，打开夹头封板，将扭转试样的两端分别放入右夹头的方槽开口与左夹头的方槽开口里，关上夹头封板，扭紧夹头封板固定螺钉，完成扭转试样的装夹；打开扭转试验机数显采集仪，待检索完毕稳定后，按“清零”按钮和“复位”按钮清零；打开电子计算机，待液晶显示器稳定后，双击液晶显示器的软件链接图标，弹出显示窗口，按软件说明进行继续操作；旋转调速器的调速按钮，调到尽量低的转速，打开调速器开关，即开始对试样扭转加载，力臂受到作用，使固定在其端头的压力传感器受到压力而产生信号，同时旋转编码器也产生扭转角信号，两信号都传入扭转试验机数显采集仪，扭转试验机数显采集仪同步显示即时扭矩和最大扭矩，电子计算机进行同步计算、绘图和显示；有屈服点的扭转实验在过了屈服阶段后，应通过调速器将扭转速度调大，以加快实验；加载结束时关闭调速器，再进行相关的操作，完成结束工作，关闭所有电源。





大连欣力试验设备有限公司

2017年7 月
